產品概述
SCWD1系列智能溫度巡回檢測儀是我公司依據國家標準《GB/T 7251 低壓成套開關設備和控制設備》 、《GB/T 10233 低壓成套開關設備和電控設備基本試驗方法 》的有關規定設計制造的新一代測溫設備，本產品采用了先進的數字化 技術智能控制，具備了傳統模擬儀表所不具備的多項先進性能；同時，數字化技術的應用徹底克服了傳統溫度變送器線性差的缺點， 內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度漂移自動補償?shù)戎T多先進技術；采用智能高壓全隔離數據采集 模塊，可接入多種信號，這一系列技術的應用使產品的穩定性和可靠性得到科學的保證。本產品適用于低壓電器成套開關設備檢測院 (所)、測試中心及各生產企業，主要應用在對保護性開關與電器進行特定電流的熱效應測試需要進行帶電多測點溫度巡回檢測的場所 。
使用條件與要求
- 設備限在室內使用，且通風良好
- 海撥高度不超過2000米 。
- 環境溫度在-10～＋50 ℃之間 。
- 日平均相對濕度不大于 95％，月平均相對濕度不大于90％。
- 無強烈振動和沖擊。
- 周圍無嚴重塵土、爆炸 危險介質、腐蝕金屬和破壞絕緣的有害氣體、導電微粒和嚴重的霉菌。S
- 注： 超過上述 范圍請訂貨前說明另行設計

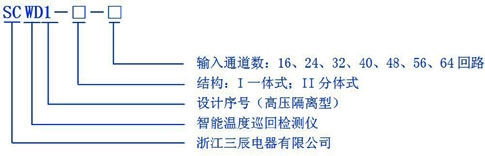

型號說明
產品特點
- 先進的全自動數字化調校技術，自動化程 度高、穩定性和一致性好。
- 精密的誤差修正和溫漂自動補償功能，測 控精確性高。
- 完善的保護、隔離設計，抗干擾能力強、 可靠性高。
- 人性化的顯示界面，采用10英寸觸摸式液 晶顯示屏，界面清晰美觀，操作簡單方便。
- 強大的網絡通訊功能，實現遠程監控。
- 采用智能隔離傳感器各通道間絕緣，可直 接對380V高壓型以下帶電導體的信號進行多路巡回測控。
- 適應能力強，每一檢測通道可根據需要任 意選擇打開和關閉狀態。
- 豐富的數據存儲功能，提供USB接口數據會 自動保存在U盤中。再輸入到電腦中進行查看分析，可以將數據轉變成EXCEL文檔儲存在電腦中，使用十分方便。
- 溫度巡檢儀一體式具有64通道的直接 插槽接上熱電偶就可以進行測量；溫度巡檢儀分體式和輸出一個無限擴展插口，可以接受多個通道的測試模組，可以擴展到128等多 個通道。
- 具有溫度修正功能，如果你覺得儀器測溫 偏低或偏高，都可以在測試人機界面菜單里面去進行修改。
系統參數
| 工作電源 | AC220V（90～265VAC），頻率50±5HZ |
| 輸入回路 | 16、24、32、40、48、56、64 |
| 輸入信號類型 | J、T（熱電偶） |
| 測量精度 | ≤±1％ |
| 溫度補償 | 0～50℃溫度自動補償 |
| 采樣時間 | <0.5秒 |
| 隔離強度 | 通道間高壓隔離可直測380V帶電導體 |
| 顯示操作 | 采用10英寸觸摸式液晶顯示屏 |
| 通訊功能 | RS232/RS485具有通訊功能，可實現遠程監控 |
| 數據存儲 | USB接口U盤存儲 |

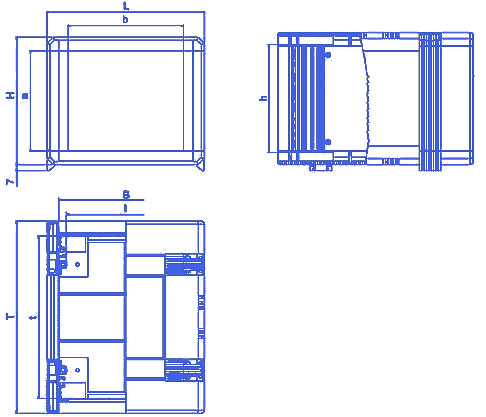

外形結構
產品外形尺寸:360(T)mmX6U(H)mmX350(L)mm 特 殊型號外形尺寸可定制
