SCDU系列智能型通信電源

產品概述

SCDU系列智能型通信電源是我公司集多年開發和設備網上運行經驗，專為電力部門、郵電部門的通信設備而設計制造的多功能、高性能、智能式一體化電源。該電源系統由交流配電柜、直流配電柜、整流柜、整流模塊、監控裝置及蓄電池組等幾部分組成。系統可輸出額定電流600A，可配置3-12個（48V/50A）高頻整流模塊，并內置1-4組蓄電池。本產品適用于中小容量交換局、移動基站、變電站和各種專用通信網。

產品特點

標準結構設計，具有優良的通用性；
體積小、重量輕，電源系統對機房承重要求低；
完善的交、直流側防雷設計，適應多雷暴地區；
超寬輸入電壓范圍，電網適應能力強；
采用數字化DSP控制技術，功率密度高；
無損傷熱插拔，支持在線維護，方便快捷；
完善的電池管理功能，有效延長蓄電池的使用壽命；
網絡化設計，提供多種通信接口，可實現本地和遠程監控；
觸摸式液晶屏中文顯示，人機界面友善，操作直觀方便；
系統采用全隔離技術，系統安全性高；
完備的故障保護、故障告警功能；
采用全橋軟開關技術，整機效率提高。

使用條件與要求

室內使用，且通風良好，安裝使用地點海拔≤2000m；
設備運行環境溫度：-5℃～45℃，設備存貯環境允許溫度：-25℃～50℃；
環境溫度：日平均相對濕度≤95%，月平均相對濕度≤90%，且無凝露現象；
設備垂直安裝，垂直傾斜度≤5%，安裝使用地點無強烈振動和沖擊；
安裝使用地點無強電磁場干擾，外界磁場感應強度≤0.5mT；
安裝使用地點無導電性塵埃及破壞絕緣的腐蝕性氣體；
交流輸入電壓波形為正弦波，電壓幅值持續波動范圍不超過額定值±15%；
交流輸入電源頻率波動范圍不超過額定值5%。
注：使用條件與上述條件不相符時，請與制造商協商解決！

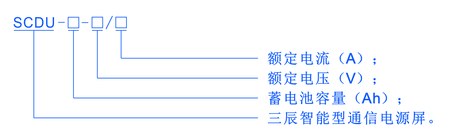

型號說明

技術性能

系統配置

系統規格	48V/100A	48V/200A	48V/300A	48V/400A	48V/500A	48V/600A
系統容量	100A	200A	300A	400A	500A	600A
監控裝置	SCJK-48、一個系統配置一臺監控裝置。
整流模塊	SCT-48/50、根據實際情況配置3～12臺。
交流配電	380V/60A、380V/100A、380V/200A、380V/300A、380V/400A，根據實際情況配置。
直流配電	100A、200A、300A、400A、500A、600A，根據實際情況配置。
蓄電池組	100Ah、200Ah、300Ah、500Ah、800Ah、1000Ah、1200Ah、1500Ah，根據實際情況配置。
選配件	電池架、電池巡檢裝置。

交流輸入

性能指標	下限	典型	上限	單位	注釋
額定工作電壓		220		Vac
輸入電壓范圍	90	220	290	Vac	三相五線輸入相對相380V/相對零線220Vac。
輸入頻率	45	50	65	Hz
電池輸入	43.2	53.5	58	Vdc

直流輸出

參數	下限	典型	上限	單位	注釋
輸出電壓范圍	43	53.5	58	Vdc	正極接地
輸出電流范圍	0		600	A
穩壓精度			±0.5	%
負載調整率			±0.5	%
電網調整率			±0.1	%
均流度			±5	%
輸出效率	90	93		%	220Vac 輸入
峰值雜音電壓			200	mV	帶寬為20MHz測量
寬頻雜音電壓			50	mV	3.4KHz~150KHz
寬頻雜音電壓			20	mV	0.15~30MHz
離散雜音電壓			5	mV	3.4KHz~150KHz
			3	mV	150KHz~200KHz
			2	mV	200KHz~500KHz
			1	mV	0.15~30MHz
衡重雜音電壓			2	mV

保護

參數	下限	典型	上限	單位	注釋
輸入過壓保護	290			Vac	可自恢復
輸入欠壓保護			85	Vac	可自恢復
輸出過壓保護	58.5	59	60.5	Vdc	鎖死
輸出短路保護					不帶電池情況下可長期短路，可自恢復

絕緣性能

參數	下限	典型	上限	單位	注釋
輸入-輸出		2500		Vac	1min，無擊穿，漏電流≤30mA
輸入-機殼		2500		Vac
輸出-機殼		1000		Vac
絕緣電阻	在正常大氣壓下，相對濕度為90%，試驗電壓為直流500V時，電源輸入對輸出、輸入對地、輸出對地的絕緣電阻均不低于10MΩ。

外形結構

本電源系統采用PED組裝式骨架，前后開門、正面設置玻璃門，屏體表面采用噴涂工藝，柜體防護等級IP30。

參數
