GZDW-B壁掛電源

‹ ›

GZDW-B壁掛電源是我公司專為小容量系統而設計；適合小型開關站、小型用戶變電站、系統采用一體化設計思想，由整流模塊、監控模塊、降壓?jiǎn)卧⑴潆妴卧碗姵匕惭b箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，對系統監控和電池自動化管理功能完善，具有與自動化系統連接四遙接口，提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇。

咨詢我們

產品概述

GZDW-B壁掛電源是我公司專為小容量系統而設計；適合小型開關站、小型用戶變電站、系統采用一體化設計思想，由整流模塊、監控模塊、降壓?jiǎn)卧⑴潆妴卧碗姵匕惭b箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，對系統監控和電池自動化管理功能完善，具有與自動化系統連接四遙接口，提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇。

功能特點

適合構成38AH/220V、65AH/110V以下的系統；
模塊、監控單元和降壓?jiǎn)卧捎脦щ姴灏谓Y(jié)構，安裝、維護方便；
可安裝3個2.0A/220V、4.0A/110V自然冷模塊；
降壓?jiǎn)卧哂凶詣?dòng)硅鏈降壓功能，輸出電流2A，沖擊電流30A/0.5S；
監控器采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準；
監控器具有對電池自動管理的功能；
提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇，可與電站自動化系統連接；
監控器實現電池電壓、控母電壓，控母電流、電池充放電電流、模塊狀態檢測；
配電單元提供2路交流輸入（可選擇一路PT供電）、3路饋電輸出；
PT供電時系統自動限制輸出功率；

技術性能

交流輸入電壓： 220V±20%；PT供電電壓： 100V±10%；
電網頻率：50Hz±10%；功率因數：≥0.85；
輸出電壓范圍： 90V～140V連續可調（對于110V系統）； 180V～280V連續可調（對于220V系統）；
輸出限流：0.2A～2.5A（單模塊）；
穩壓精度： ≤±0.5%；
穩流精度： ≤±0.5%；
紋波系數： ≤±0.1%；
均流度： ≤5%；
效率： ≥93%；
絕緣電阻： ≥10MΩ；
輸出過壓保護： 280V±2V(220V), 140V±2V(110V)；
絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧無閃絡。
環境溫度: -5℃～45℃；相對濕度: ≤90% ；可聞噪音: ≤55Db。

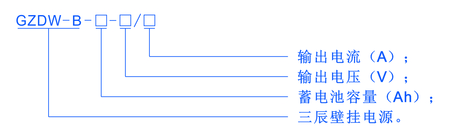

型號說明

配置說明

采用模塊化結構，可根據用戶要求靈活配置，輸出電壓有3種規格：220V、110V、48V；降壓?jiǎn)卧?種規格：110V和220V；可輸入2路交流自動切換，其中第2路交流可使用PT100V供電，PT供電時自動限制輸出功率，確保PT工作正常。
