PGD8無線智能型直流電源屏

‹ ›

PGD8無線智能型直流電源屏是在總結了直流電源領域先進、成熟的設計，運行經驗及發展趨勢的基礎上，利用現代電力電子與計算機網絡技術相結合，采用先進的基于無線廣域網技術的網絡傳輸模塊結合支持現場總線的智能化微機中央監控系統、新型直流屏專用免維護蓄電池和高頻開關電源模塊等而開發的全新一代直流電源屏，成功實現了對分布式直流電源屏的實時監控管理和靈活部署，解決了傳統直流電源只適應于小范圍小區域的集中監控系統的有線通訊方式，無法實現遠程監控的問題，是一種操作簡單、部署靈活、技術領先、性能可靠、自動化程度高的無線智能型直流電源產品。

咨詢我們

產品概述

PGD8無線智能型直流電源屏是在總結了直流電源領域先進、成熟的設計，運行經驗及發展趨勢的基礎上，利用現代電力電子與計算機網絡技術相結合，采用先進的基于無線廣域網技術的網絡傳輸模塊結合支持現場總線的智能化微機中央監控系統、新型直流屏專用免維護蓄電池和高頻開關電源模塊等而開發的全新一代直流電源屏，成功實現了對分布式直流電源屏的實時監控管理和靈活部署，解決了傳統直流電源只適應于小范圍小區域的集中監控系統的有線通訊方式，無法實現遠程監控的問題，是一種操作簡單、部署靈活、技術領先、性能可靠、自動化程度高的無線智能型直流電源產品。 PGD8 無線智能型直流電源屏廣泛應用于發電廠、變電站、工礦企業、大型建筑、電氣化鐵路等領域，可作為直流操作、繼電保護、信號回路、事故照明等負荷的直流電源，特別適用于無人值班變電站，可方便的實現遙測、遙控、遙信、遙調等功能，是500KV及以下等級變電站的理想的直流電源成套設備。基于無線傳輸?shù)木W(wǎng)絡平臺，為不具備有線傳輸條件的企業，特別是地域跨度較大的企業，提供了成本低、見效快、高效率的數據傳輸平臺，為企業安全生產提供強有力的監測手段。

使用條件與要求

設備限在室內使用，且通風良好
環境溫度不高于+40℃、不低于-5℃，且在24h內平均溫度不高于+35℃
在溫度為+40℃時，其相對濕度不高于50%，在較低溫度時，允許有較大的相對濕度。例如：+20℃時相對濕度為90%
環境條件污染等級應至少為3級，即一般情況下，只有非導電性污染
安裝地點海拔高度不超過2000m
如存在特殊使用條件，必須遵守適用的特殊要求或在制造廠與用戶之間達成的協議
注：超過上述范圍請訂貨前說明另行設計

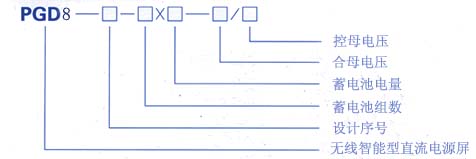

型號說明

產品特點

數字化控制技術：采用基于現場總線的中央監控裝置，對直流系統實施全方位的監控管理，全數字化控制，智能化程度高、可靠性好。采用先進的蓄電池自動化管理技術，實現電池充電及維護自動管理，延長電池使用壽命，減少了維護量。采用支持現場總線技術的智能器件（如電池監測裝置、絕緣檢測裝置等）。實現數據傳送的全數字化，提高了數據的準確性和產品的可靠性。
強大的遠程監控：采用先進的基于無線廣域網技術的傳輸模塊，針對直流電源屏運行狀況實現無線遠程監控管理。提供RS232和RS485兩種通訊接口選擇，可與后臺計算機連接，支持“遙測、遙控、遙信、遙調”功能，實現集中監控管理。　
人性化顯示界面：中央監控裝置采用真彩觸摸式液晶顯示屏作為人機界面操作顯示，全中文菜單，容錯按鍵操作，界面清晰直觀，操作簡單可靠。　
標準化硬件結構：屏體采用GGD組裝式骨架，前后開門，硬件采用集成化、標準化、模塊化的硬件結構，結構新穎，美觀大方，安裝方便，檢修維護安全。高頻模塊采用模塊化結構，N+1熱備份方式，自主均流，并行運行，使系統具有極高的可靠性。并可帶電熱插拔，安裝維護簡單，擴容減容方便。中央監控裝置采用全金屬一化化設計，組屏方便，抗干擾能力強，監控系統的軟件、硬件采用開放式設計，配置靈活，兼容性強。

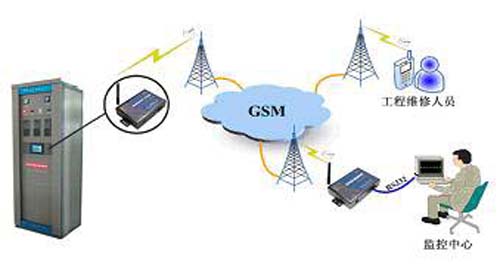

應用方案

PGD8無線智能直流電源屏，采用中央監控裝置通過標準的數據總線，實現了直流系統的數據采集、監測、監控功能；采用無線傳輸模塊通過移動通信的GPRS 或CDMA 網絡，實現基于TCP/IP 協議的監測數據的無線遠程傳輸。同時，通過短信（SMS）方式將報警信息發送到相關人員的手機上。當直流系統在正常運行時，監控中心可以通過無線網絡或工程維修人員也可以通過手機發送查詢短信到無線傳輸模塊查詢當前直流系統的運行參數，由中央監控裝置獲取系統運行參數后控制無線傳輸模塊把當前系統的運行參數發送短信到監控中心和工程維修人員的手機。當檢測到直流系統在某環節出現故障時，中央監控裝置做出安全的處理方式后控制無線傳輸模塊發送報警信息到監控中心或維護人員的手機中，實現無線遠程監控管理。

系統參數

輸入?yún)?shù)

制式	三相四線制
交流輸入電壓	380V ± 15 %
頻率	45～55 HZ

輸出參數

系統類別	220V直流系統	110V直流系統
動力回路	可根據需要配置
控制回路	可根據需要配置
閃光回路	可根據需要配置
額定電壓	220V	110V
浮充電壓	198～260V	99～130V
均充電壓	220～286V	110～143V
紋波系數	≤±0.5%
穩壓精度	≤±0.5%
穩流精度	≤±0.5%
均流不平衡度	≤±3%

保護參數

交流輸入過壓告警	可設置（默認值437V）
交流輸入欠壓告警	可設置（默認值323V）
動力母線過壓告警	可設置（默認值256V/128V）
動力母線欠壓告警	可設置（默認值200V/100V）
控制母線過壓告警	可設置（默認值242V/121V）
控制母線欠壓告警	可設置（默認值198V/99V）
充電模塊輸出過壓保護	可設置（默認值287V/144V）
充電模塊輸出欠壓告警	可設置（默認值198V/99V）
蓄電池組浮充電壓	可設置（默認值243V/120V）
蓄電池組均充電壓	可設置（默認值253V/127V）
蓄電池組過充告警值	根據電池?cái)?shù)量決定
蓄電池組過壓告警點	根據電池?cái)?shù)量決定
蓄電池組欠壓告警點	根據電池?cái)?shù)量決定

絕緣性能

輸出對地	制式	2KVAC	漏電流≤30mA	時間1min	無飛弧，無閃絡
輸入對地	制式	2KVAC	漏電流≤30mA	時間1min	無飛弧，無閃絡
輸出對輸出	制式	2KVAC	漏電流≤30mA	時間1min	無飛弧，無閃絡

安全性能

電氣絕緣	絕緣強度符合行業標準
防雷措施	嚴格按照ISO有關標準設計、安裝
接地措施	包括防范接地和安全接地

外形結構

本電源系統采用GGD組裝式骨架，前后開門、正面設置玻璃門，屏體表面采用噴塑工藝，柜體防護等級IP30。

參數

柜體外形尺寸：高×寬×深	安裝尺寸：寬度方向×深度方向
2260×800×600mm	650×550
2360×800×550mm	650×500
注：深度均不包括玻璃門25mm。
