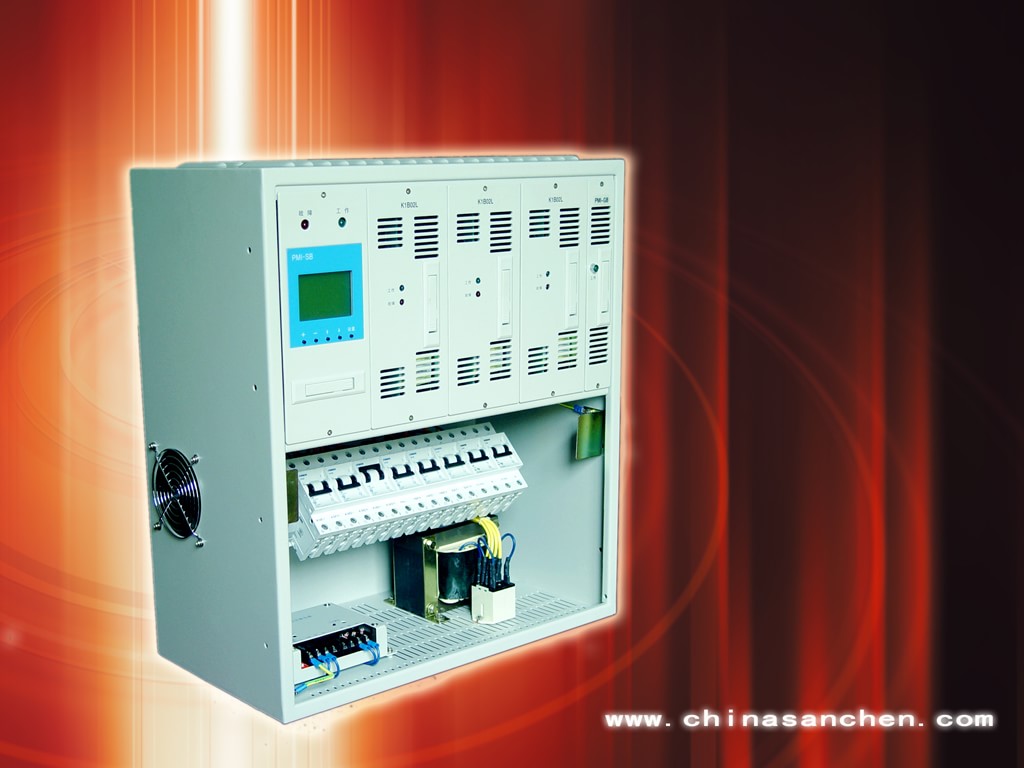

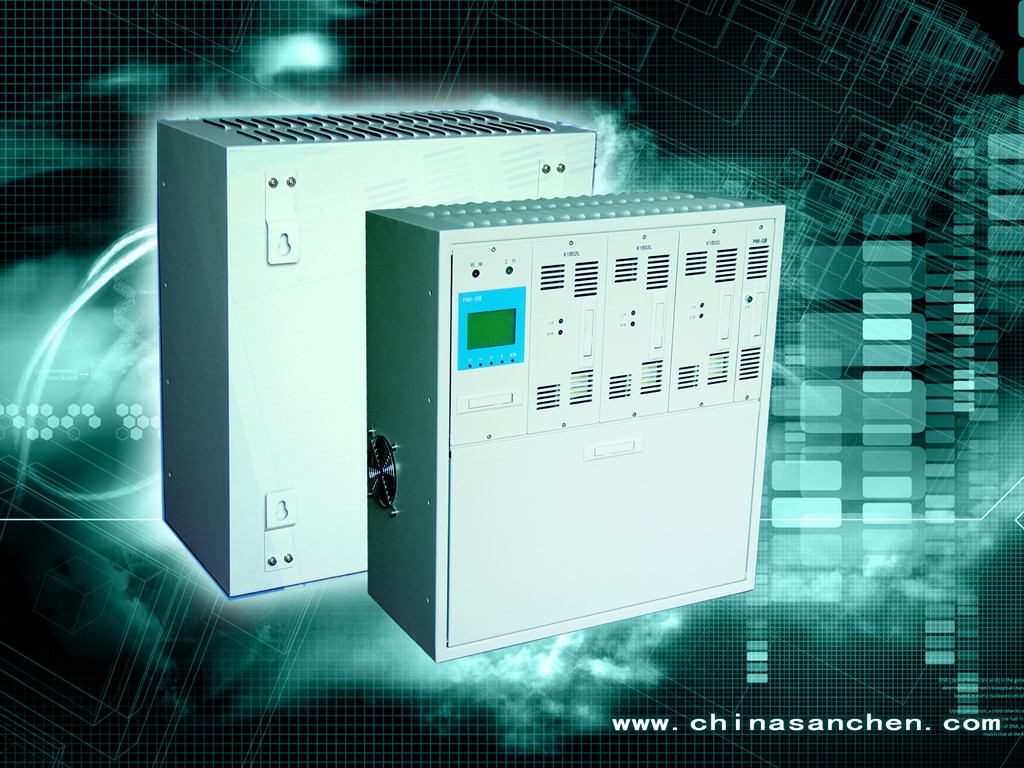

PGD7-B智能高頻開關壁掛電源

‹ ›

新一代智能高頻開關壁掛電源PGD7-B，是我公司專為小容量系統而設計。主要用于電力系統中小型開關站、小型用戶變電站、10KV以下開關站。系統采用一體化設計思想，由整流模塊、監控模塊、降壓單元、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點。監控模塊采用LCD漢字菜單顯示，對系統監控和電池智能化管理功能完善，具有與自動化系統連接四遙接口，提供RS485和RS232兩種接口選擇，提供CDT、MODBUS等多種通訊規約選擇。

咨詢我們

產品概述

新一代智能高頻開關壁掛電源PGD7-B，是我公司專為小容量系統而設計。主要適用小型開關站、小型用戶變電站、10KV以下開閉站。系統采用一體化設計思想，由整流模塊、監控模塊、降壓單元、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點。監控模塊采用LCD漢字菜單顯示，對系統監控和電池智能化管理功能完善，具有與自動化系統連接四遙接口，提供PS485和RS232兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇。

功能特點

適合構成26AH/220V、38AH/110V以下系統
模塊、監控單元和降壓單元均采用帶電插拔結構，安裝、維護方便　
可安裝3個2.0A/220V、4A/110V自然模塊
降壓單元具有自動硅鏈降壓功能，輸出電流2A，沖擊電流30A/0.5S
監控器采用LCD顯示，漢字菜單，漢字菜單，按鍵操作，可實現系統 　參數設置、系統工作參數顯示、系統故障指示和系統校準
監控器具有對電池自動管理的功能
提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇，　可與電站自動化系統連接
監控器實現電池電壓、控母電壓、控母電流、電池充放電電流、模塊狀態檢測
配電單元提供2路交流輸入（可選擇一路PT供電）、電池輸入、3路饋電輸
出PT供電時系統自動限制輸出功率

技術指標

參數

交流輸入電壓	220V±20%
PT供電電壓	100V±10%
電網頻率	50HZ±10%
功率因數	≥0.85
輸出電壓范圍	90V－140V連續可調（對于110V系統），180V－280V連續可調 　（對于220系統）
輸出限流	0.2A－2.2A（單模塊）
穩壓精度	≤±0.5%
穩流精度	≤±0.5%
紋波系數	≤±0.1%
均流度	≤5%
效率	≥93%
輸出過壓保護	280±2V（220V），140V±2V（110V）
絕緣電阻	≥10M
絕緣強度	輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧閃絡
相對濕度	≤90%
環境溫度	－5℃～45℃
可聞噪音	≤55Db
外形尺寸	400（高）X450（寬）X236（深）
重量	20KG（滿配置）
